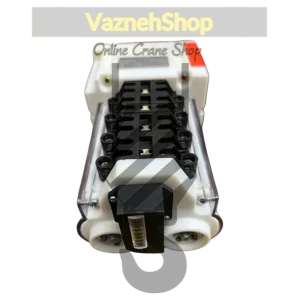

لیمیت سوئیچ دماگ DGS-4

لیمیت سوئیچ دماگ DGS-4 در واقع یک قطعه ایمنی می باشد که به عنوان قطع کن اضطراری در جرثقیل های سقفی دماگ به ویژه تیپ DH مورد استفاده قرار میگیرد . این محصول (Demag DGS-4 limit switch) با قطع به موقع جریان برق ، از رسیدن سیم بکسل به نقاط بحرانی بالاترین و پایین‌ترین حد جلوگیری می‌کند و ایمنی عملیات را تضمین می‌نماید . این قطعه ساخت کشور آلمان می باشد و در بازار با نام میکرو سوئیچ دماگ ( DEMAG ) هم شناخته می شود .

نحوه عملکرد لیمیت سوئیچ دماگ DGS-4

در زمانی که سیم بکسل از روی درام خارج شود یا به صورت نا مناسب بر روی درام قرار بگیرد لیمیت سوئیچ جرثقیل سقفی دستور قطع برق از تابلو برق را صادر می کند و جریان برق قطع می شود . در زمانی هم که سیم بکسل نزدیک به بالاترین حد و یا پایین ترین حد خود می شود قطع کن اضطراری دماگ به آرامی برق را قطع کرده ایمنی را تضمین می کند .

میکروسوئیچ دماگ DGS-4 با چرخش شافت متصل به درام بالا/پایین کار می‌کند.
سوئیچ‌های داخلی (S1 تا S4) قابل تنظیم هستند و هرکدام وظیفه‌ای خاص دارند:

• S1: قطع اضطراری بالا (Emergency Upper Limit)
• S2: قطع کاری بالا (Working Upper Limit)
• S3: قطع کاری پایین (Working Lower Limit)
• S4: قطع اضطراری پایین (Emergency Lower Limit)

این طراحی باعث می‌شود در صورت خرابی یکی از مدارها ، مدار بعدی مانع از بروز خطر شود — یعنی ایمنی کامل .

مراحل عملکرد قطع‌کن دنده‌ای دماگ DGS-4

1. دریافت فرمان مکانیکی : هنگامی که سیم بکسل جرثقیل به پایین‌ترین یا بالاترین نقطه مجاز خود نزدیک می‌شود ، یک جزء مکانیکی میکروسوئیچ دماگ DGS-4 (مانند یک اهرم یا غلطک) را فعال می‌کند .
2. فعال کردن سنسور : این جزء مکانیکی به صورت فیزیکی به محرک لیمیت سوئیچ DGS-4 (میکروسوئیچ DGS-4) فرمان می‌دهد .
3. کنترل الکتریکی : سنسور فعال شده به صورت الکتریکی، ابتدا فرمان کاهش سرعت موتور جرثقیل را صادر می‌کند.
4. قطع کامل جریان : در نهایت و در صورت ادامه حرکت به سمت نقطه بحرانی ، جریان برق موتور به طور کامل قطع می‌شود تا از پیچیده شدن بیش از حد سیم بکسل یا برخورد آن به ساختار جرثقیل جلوگیری شود .

لیمیت سوئیچ دماگ DGS-4 جرثقیل سقفی چیست ?

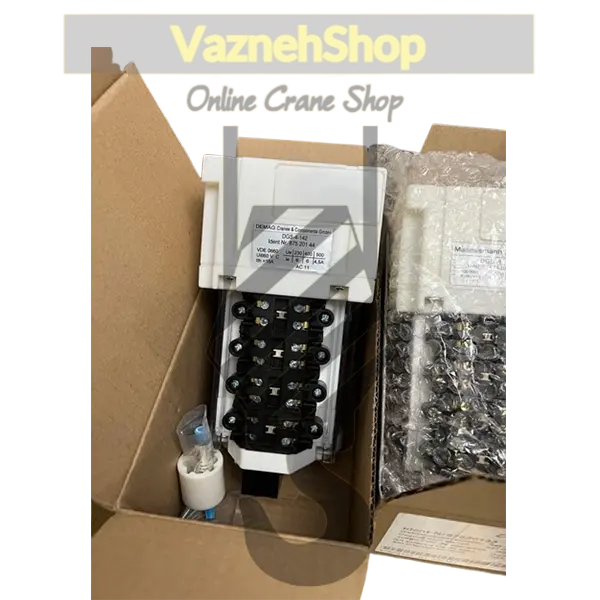

لیمیت سوئیچ دماگ DGS-4 یک سوئیچ محدود کننده دنده‌ای است که برای قطع خودکار موتور در موقعیت‌ های انتهایی (مانند بالا و پایین قلاب) در تجهیزات بالابر استفاده می‌شود . این مدل با شماره قطعه 87520144 یا 87530044 (برای DGS-4  142) شناخته می‌شود و دارای 4 نقطه سوئیچینگ است . نسبت دنده آن 142:1 است که دقت بالایی در کنترل فراهم می‌کند . این سوئیچ در محفظه تجهیزات الکتریکی بالابر نصب می‌شود و با استانداردهای ایمنی مانند CE و IP65 سازگار است . طبق داده‌های فنی کمپانی دماگ (DEMAG) ، این محصول برای جلوگیری از آسیب به تجهیزات و افزایش ایمنی در محیط‌ های صنعتی طراحی شده است .

مزایای استفاده از لیمیت سوئیچ دماگ DGS-4

• ایمنی بالا
• دوام بالا
• یکپارچگی آسان ( اتصال مستقیم با وینچ دماگ )
• کنترل پیشرفه به همراه 4 نقطه سوئیچینگ

معایب استفاده از لیمیت سوئیچ دماگ DGS-4-142

• هزینه اولیه خرید محصول بالا هست .
• عدم سازگاری عمومی ( برای تمام مدل های دماگ قابل استفاده نمی باشد ) .

موتور های دماگ و بالابر های دماگ با قابلیت نصب قطع‌کن دنده‌ای جرثقیل سقفی دماگ

1. موتور های بالابری ( وینچ ) : سری DH مانند : DH 300/500/1000 با طرفیت 1 تن تا 10 تن
2. موتور های سری DC PRO DC-Com 1-10 :DC-، با reeving 1/1 یا 2/1، برای کنترل موقعیت قلاب.
3. سایر : سازگار با کنترل‌کننده‌های اینورتر فرکانسی 24V، و سیستم‌های KBK (ریل سبک دماگ)

کاربرد های لیمیت سوئیچ دماگ Demag DGS-4 limit switch

• جرثقیل سقفی و دروازه ای
• بالابرهای زنجیری و سیم بکسلی دماگ
• خطوط تولید
• معادن و پالایشگاه ها
• سایر: کراس‌تراول در trolleys، و سیستم‌های KBK برای ریل‌های سبک .

خرید لیمیت سوئیچ دماگ DGS-4 جرثقیل سقفی از وزنه شاپ

 لیمیت سوئیچ دماگ DGS-4 جرثقیل سقفی این لیمیت سوئیچ ها بسیار مقاوم و در عین حال دقیق می باشند . انتخاب و استفاده از قطع‌کن دنده‌ای جرثقیل سقفی دماگ ، به شما این اطمینان را می‌ دهد که سرمایه‌ گذاری شما در جرثقیل ، برای سالیان طولانی با  هزینه‌های نگهداری ولی با حداکثر ایمنی و کارایی همراه خواهد بود .

در فروشگاه وزنه شاپ ، ما افتخار می‌کنیم که مجموعه‌ ای کامل و متنوع از لیمیت سوئیچ های جرثقیل سقفی را با بهترین برند ها ، متعلقات مرغوب و در انواع مختلف ، با ضمانت اصالت کالا و قیمت رقابتی به شما عزیزان ارائه دهیم . تیم کارشناسان مجرب ما آماده‌اند تا با ارائه مشاوره تخصصی ، شما را در انتخاب دقیق‌ ترین و مناسب‌ترین قطع‌کن دنده‌ای جرثقیل سقفی دماگ برای نیازهای خاص صنعتی و نوع جرثقیل‌ تان یاری رسانند .
