خط برق رسان سی ریلی جرثقیل سقفی

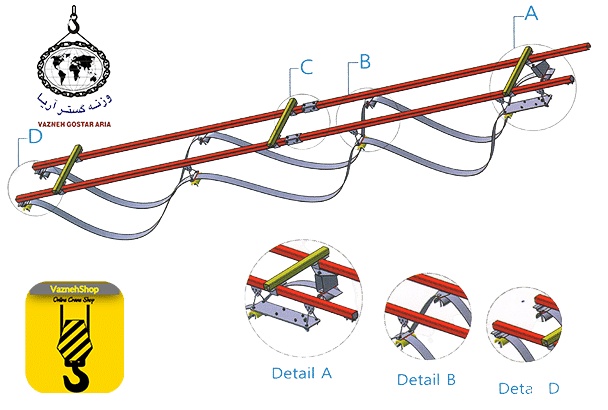

معرفی خط برق رسان سی ریلی جرثقیل سقفی
در میان انواع روش های برق رسانی به جرثقیل سقفی استفاده از خط برق رسان سی ریلی جرثقیل سقفی محبوب ترین روش به حساب می آید زیرا هم از نظر اقتصادی مقرون به صرفه است و هم در شرایط محیطی مختلف قادر به کار می باشد . خط برق رسان سی ریلی از سی ریل های 4 متری ، قرقره حمل کابل ، کابل تخت ، راهنما قدرت سی ریلی ، بست ابتدا و انتها ، بست سی ریل به سی ریل ، بست سی ریل به نبشی ، بست کمانی ، بست جوشی و اتصالات و جعبه هدایت کلید فرمان تشکیل می شود که بسته به پروژه و متراژ خط برق سی ریلی استفاده از این اقلام و تعداد آن متفاوت می باشد .

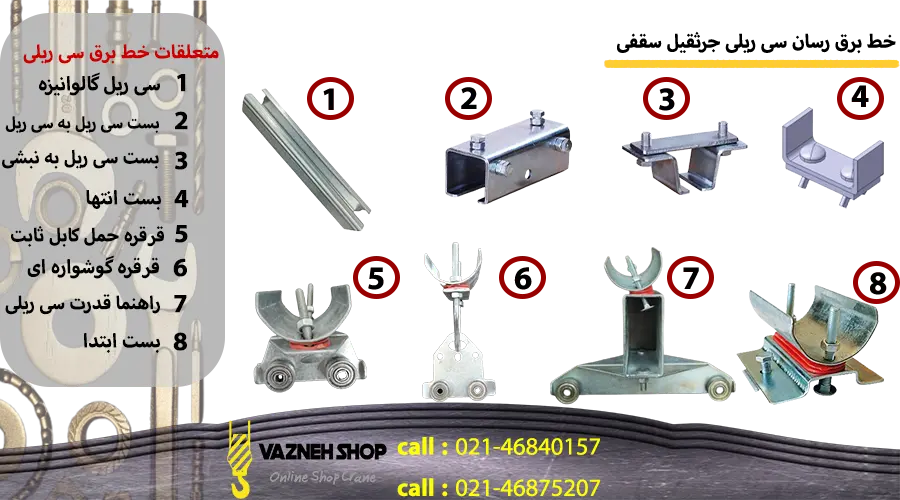

اجزای تشکیل دهنده خط برق رسان سی ریلی جرثقیل سقفی
خط برق رسان سی ریلی از سی ریل های 4 متری ، قرقره حمل کابل ، کابل تخت ، راهنما قدرت سی ریلی ، بست ابتدا و انتها ، بست سی ریل به سی ریل ، بست سی ریل به نبشی ، بست کمانی ، بست جوشی و اتصالات و جعبه هدایت کلید فرمان تشکیل می شود که به بررسی آن ها می پردازیم :

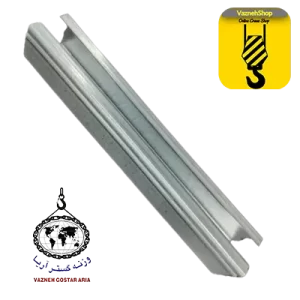

سی ریل جرثقیل سقفی
سی ریل شاخه های 4 متری است که از فولاد گالوانیزه تشکلی شده و نمونه رنگی آن معمولا به رنگ زرد و قرمز در بازار عرضه می شود .
قرقره های حمل کابل سی ریلی

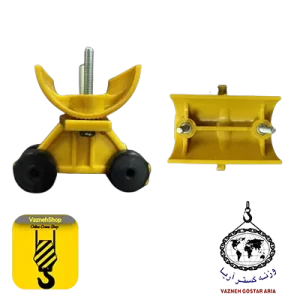

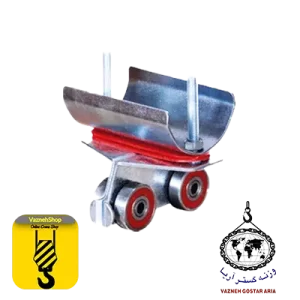

در خط برق رسان سی ریلی از دو نوع قرقره فلزی می توان استفاده کرد ، قرقره حمل کابل فلزی گوشواره ای و فلزی ثابت کابل تخت که مناسب خط برق های سنگین با طول بالا می باشد ، از قرقره های پلاستیکی هم در خط برق رسان سی ریلی استفاده می شود که مناسب محیط های خورنده می باشد .
کابل برق
کابل برق مورد استفاده در خط برق سی ریلی جرثقیل سقفی باید از نوع تخت (flat) باشد ، که بر روی قرقره حمل کابل در طول مسیر خط برق حرکت می کند و برق رسانی به جرثقیل سقفی را انجام می دهد .
بست و اتصالات خط برق رسان سی ریلی

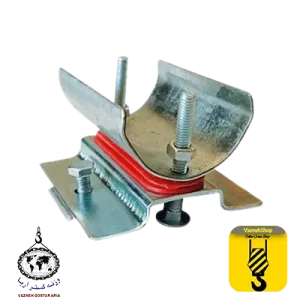

یست و اتصالات خط برق رسان سی ریلی شامل ، بست سی ریل به سی ریل ، بست سی ریل به نبشی ، بست ابتدا و انتها ، بست کمانی ، راهنما قدرت ، بست جوشی و اتصالات می باشد که بسته به محیط پروژه و متراژ خط برق تعداد متفاوتی از آن ها مورد استفاده قرار می گیرد .
جعبه هدایت کلید فرمان و متعلقات
وظیفه حمل کابل کلید فرمان جرثقیل سقفی در طول سی ریل بر عهده جعبه هدایت کلید فرمان می باشد که در طول سی ریل به وسیله دو عدد قرقره حمل کابل گوشواره ای حرکت می کند .
نحوه عملکرد خط برق رسان سی ریلی جرثقیل سقفی
**نکته بسیار مهم در استفاده از خط برق رسان سی ریلی : این سیستم برای سرعتهای تا 40 متر در دقیقه مناسب است و طول مسیر تا 50 متر را پوشش میدهد .
- نصب و راه اندازی : اتصال سی ریل های 4 متری به سازه جرثقیل سقفی به وسیله نبشی و متصل شدن آنها به وسیله بست سی ریل به نبشی و امتداد دادن کابل برق از تابلو برق تا انتهای ریل و قرار گیری آن در قرقره های حمل کابل و بست سر و ته سی ریل به وسیله بست ابتدا و انتها .
- حرکت جرثقیل سقفی و انتقال کابل : زمانی که جرثقیل سقفی به حرکت در می آید قرقره ها بر روی سی ریل حرکت می کنند و کابل را همزمان در طول مسیر جا یه جا می کند و برق رسانی به موتور و تجهیزات برقی انجام می پذیرد .
- هدایت و توزیع برق : کابلها از جعبه راهنما وارد جعبه توزیع جرثقیل شده و به کنترلرها، چراغها و موتورها تقسیم میشوند و بست انتها از خروج قرقرهها جلوگیری میکنند و بست های سی ریل به سی ریل در میان هر سی ریل قرار گرفته و مسیر را صاف نگه میدارند .
- بازگشت و ایمنی : در حرکت معکوس یعنی در بازگشت جرثقیل ، قرقره ها برعکس حرکت کرده و کابل را جمع می کنند. در بحث ایمنی هم سیستم ضدلغزش و مقاومت الکتریکی از قطعی برق یا آتش سوزی جلوگیری میکند .
مزایای استفاده از خط برق رسان سی ریلی جرثقیل سقفی
- مقرون به صرفه در مقایسه با خط برق رسان شینه ، نصب آسان و کم هزینه
- مناسب محیط های مختلف کاری
- عدم نیاز به سرویس دوره ای خاصی و نگهداری کم
- حرکت روان و ایمن
- قابلیت استفاده در مسیر های مستقیم
معایب استفاده از خط برق رسان جرثقیل سقفی
- محدودیت در طول مسیر ( تا 50 متر )
- نامناسب برای جرثقیل های چند پل ( زیرا هر پل احتیاج به کابل کشی مجزا دارد و هزینه را افزایش می دهد )
- محدودیت استفاده در دما های بسایر بالا
